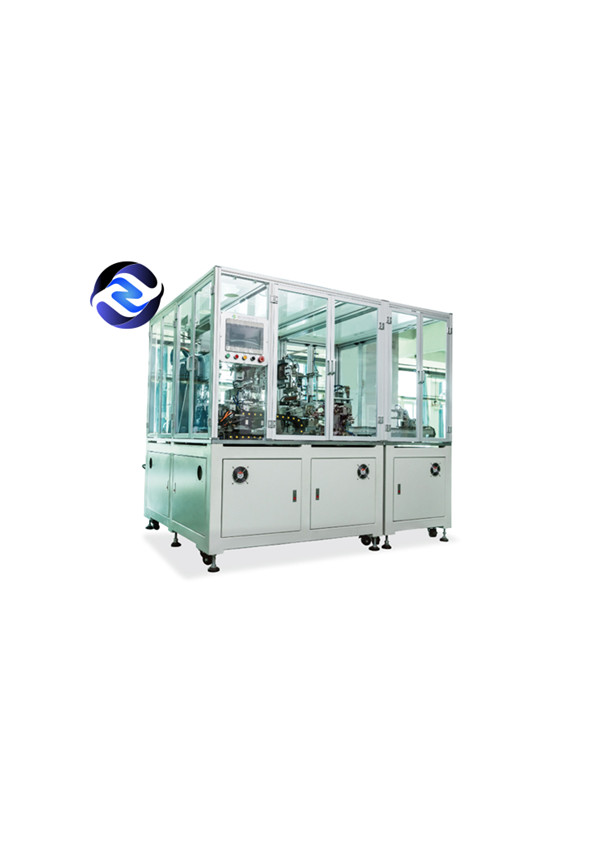

Клетка машины замотки 300mm цилиндрического квадратного трансформатора высокоскоростная



Эта машина главным образом использована для продукции квадратных гальванических элементов силы лити-иона, и основного применения Z в форме метода слоения. Части положительного и отрицательного поляка которые были отрезаны помещены в материальной коробке, и 2 наборах манипулятора механизмы принимают части положительного и отрицательного поляка от материальной коробки, и после точный располагать, они друг штабелированы на платформе слоения. Диафрагма активно unwinded мотором, и через механизм напряжения и механизм коррекции, введена таблица слоения. После того как слоение выполнено, клетка перенесена к станции крена кабеля слипчивой через передаточный механизм клетки батареи, и крен кабеля автоматически tailwinded, диафрагма отрезана, клей автоматически приложен, и клетка батареи автоматически выход.



Используя мотор сервопривода + винт шарика точности для того чтобы управлять таблицей слоения для того чтобы двинуть;

Mot сервопривода или польза d для компенсации иона mot phragm dia;

С механизмом Хана itive и отрицательного ative политика e пирога ce pos dling;

Польза щеток, статического электричества и других механизмов предотвратить тяжелый фильм;

Примите платформу CCD +UVW для того чтобы достигнуть вторичный располагать;

Клей приложен на 4 сторонах клетки батареи для обеспечения что клетка батареи не отпускает и не деформирует;

типа Автобус система управления сервопривода;

Визуализирование параметров HMI.

Модель прибора	LDD01	LDD02
Приполюсная ширина	80-150mm	150-300mm
Весьма длина выдержки уха	5-20mm	5-20mm
Приполюсная ширина выдержки уха	5-20mm	5-20mm
Ширина диафрагмы	150-300mm	150-300mm
Ширина клетки	80-150mm	150-300mm
Точность выравнивания между плитой поляка и диафрагмой	Центральное deviation±0.3mm
Конец диафрагмы смотря на точность	±0.3mm (используйте край как базис для заканчивать alignment±0.5mm)
Смежная точность юстировки поляка	±0.3mm (примите центр как отметка уровня)
Общая точность юстировки плит поляка	±0.4mm (примите центр как отметка уровня)
Монолитовая эффективность	<0.4-0.6S/PCS (дуплекс)	<0.8-1.2S/PCS (отдельная станция)
Тариф урожая	≥98%
Тариф выхода	≥99%
вес	3600KG	2900KG
Размеры	3900*1700*1960mm (дуплекс)	2200*1700*1960mm (отдельная станция)
